隨著高性能熱塑性樹脂的發(fā)展，如聚苯硫醚(PPS)、聚芳醚酮(PEEK)等，熱塑性碳纖維復合材料逐漸成為航空航天、汽車工業(yè)以及其他高科技領域的重要材料。這些材料不僅具備優(yōu)異的機械性能和化學穩(wěn)定性，還具有良好的加工性和可回收性。然而，其在自然環(huán)境中的長期耐久性，尤其是對紫外線的抵抗能力，一直是研究的重點。本文將基于CF/PPS層壓板的數(shù)據(jù)，深入分析紫外線對連續(xù)碳纖維熱塑性復合材料性能的影響，討論這一領域的未來發(fā)展方向。

　　相較于傳統(tǒng)的熱固性復合材料，熱塑性碳纖維復合材料擁有更高的韌性和抗沖擊強度，使其在更廣泛的應用中顯示出優(yōu)勢。特別是在高溫環(huán)境中，熱塑性樹脂表現(xiàn)出更好的穩(wěn)定性和可加工性。例如，PPS因其出色的耐化學性和熱穩(wěn)定性而被廣泛應用。此外，PEEK和PEKK等材料則因其高強度和高模量特性，在航空航天領域受到青睞。

　　紫外線對CF/PPS層壓板性能的影響

　　自然環(huán)境中的紫外線是影響材料壽命的一個關鍵因素。對于熱塑性碳纖維復合材料而言，長時間暴露于紫外線下會導致材料發(fā)生光降解和熱降解。研究表明，這種降解過程主要通過鏈斷裂、氧化以及交聯(lián)反應來實現(xiàn)，最終導致材料物理結構的變化和機械性能的下降。以下為試驗數(shù)據(jù)分析：

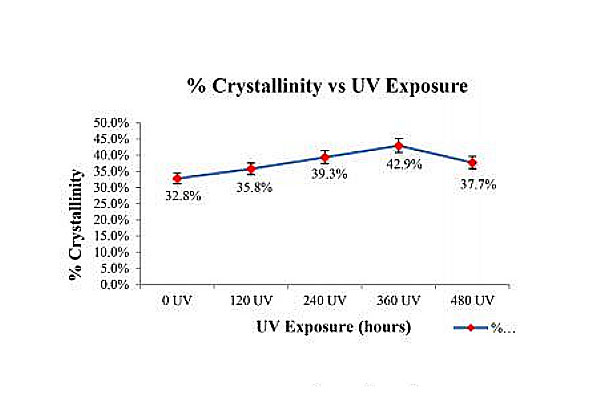

　　差示掃描量熱法(DSC)測試：未經(jīng)紫外線照射的CF/PPS層壓板的結晶度在30~34%之間。在經(jīng)過不同時間長度的紫外線照射后，CF/PPS層壓板的結晶度如上圖分別為：

　　120小時：35.8%

　　240小時：39.3%

　　360小時：42.9%

　　480小時：37.7%

　　這表明，在短期內(nèi)紫外線照射能夠增加材料的結晶度，但隨著時間延長，結晶度有所下降。個人分析應該是紫外線長期照射導致內(nèi)部分子鏈斷裂進而導致產(chǎn)品性能下降的表現(xiàn)。

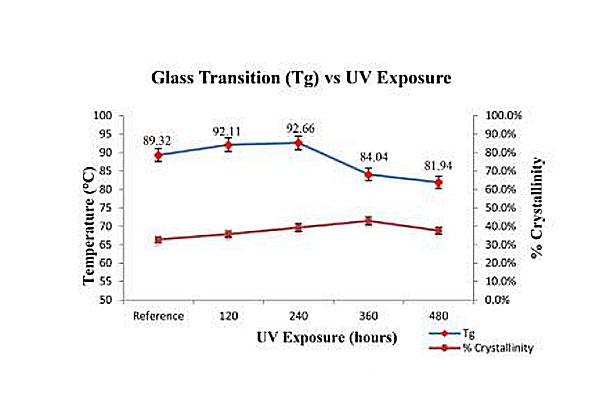

　　動態(tài)力學分析(DMA)測試：采用DMA分析CF/PPS層壓板的玻璃化轉變溫度(Tg)。未經(jīng)紫外線照射的CF/PPS層壓板的Tg值為89.32℃。

　　在不同時間長度的紫外線照射下，Tg值變化如上圖，具體數(shù)值如下：

　　120小時：92.11℃

　　240小時：92.66℃

　　360小時：84.04℃

　　480小時：81.94℃

　　結果顯示，紫外線照射初期提高了玻璃化轉變溫度(Tg)，但隨著照射時間延長，Tg值顯著降低，反映出材料內(nèi)部結構的變化。

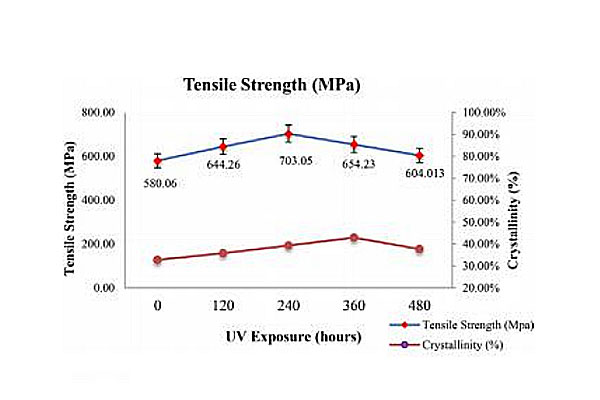

　　拉伸試驗測試：未經(jīng)紫外線照射的CF/PPS層壓板在0°方向的抗拉強度為580.06MPa。

　　經(jīng)過不同時間長度的紫外線照射后，抗拉強度變化如上圖所示，數(shù)據(jù)如下：

　　120小時：644.26MPa

　　240小時：703.05MPa

　　360小時：654.23MPa

　　480小時：604.013MPa

　　雖然短時間內(nèi)紫外線照射提高了材料的抗拉強度，但長時間照射導致強度顯著下降，也應該是光氧化降解導致的分子鏈斷裂。側面反應了光降解機制的存在。

　　從數(shù)據(jù)上看，紫外線對連續(xù)碳纖維熱塑性復合材料的性能有著復雜且深遠的影響。雖然短期內(nèi)某些性能指標可能得到改善，但從長遠來看，紫外線的負面影響更為顯著。因此，在設計和應用這類材料時，必須充分考慮其在實際使用環(huán)境中的耐久性問題。需要通過深入研究紫外線對材料性能的影響，并結合先進的制備技術，才會使得該產(chǎn)品能夠具備更好的市場競爭力。威盛新材料就是國內(nèi)熱塑性碳纖維制品研發(fā)企業(yè)，解決產(chǎn)品的實際落地方案服務商，不僅致力于提高材料的耐候性和機械性能，還在探索如何通過改進生產(chǎn)工藝來降低成本，使產(chǎn)品更具市場競爭力。例如，通過優(yōu)化樹脂配方和制造工藝，威盛新材料成功提升了CF/PPS層壓板的紫外線防護能力，為實際應用提供了有力支持。
